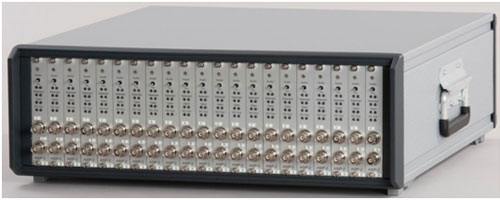

AMSY-6聲發射系統硬件

AMSY-6型全數字、全波形、強抗幹擾聲發射系統，是德國Vallen公司采用高速USB3.1通訊技術的聲發射系統。公司根據40多年的數字電路的設計和制造經驗，采用最新的電路、電子元器件設計并制造的性能優越的聲發射系統。該系統廣泛用石油化工工業、電力工業、航天和航空工業、金屬加工、民用工程、交通運輸、材料試驗等領域。
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
産品描述
參數
技術參數
配置清單
相關視頻

一、主機箱



主機系列産品

EB21擴展箱



1、堅固的工業級專用機箱，能夠适應惡劣的現場應用及運輸需要；

2、 具有4-16個外接參數，可以采集壓力、拉力、溫度等參數，采樣率為10kHz，精度16位；

3、 帶有17個儀器工作狀态指示燈，及時觀察儀器的工作狀态；

4、 采用高速USB 3.0以上協議進行數據傳輸；

5、 帶多台儀器串聯接口，可方便的連接多台聲發射儀器，完成更大構件的檢驗，可使聲發射通道達254個；

6、 指尖快速響應：手動開關可控制數據采集；随時排除檢測過程中外界影響産生的聲發射信号；

7、 聲發射采集卡，采用四邊固定方式，可靠性高；

8、通過網絡，可實現遠程聲發射檢測以及儀器故障診斷，實現遠程在線幫助；

9、供電方式：220V交流或24V直流供電。

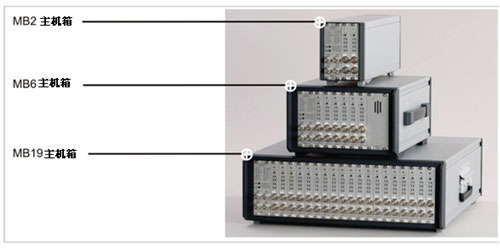

主機箱物理參數：



型号

尺寸（寬*高*長cm）

可裝通道數

重量（公斤）

MB2-V2

10.5x15x40.5

4

2.9

MB6-V2

27 x 17x 39

12

5.0

MB19-V2

48 x 17 x 51

38

7.7

EB21-V2

48 x 17x 51

42

7.5



二、聲發射采集卡

1、采用市場上的新元器件設計，避免維修困難；

2、每塊聲發射采集卡，出廠前都經過220個嚴格檢驗程序；

3、每塊闆上有2個獨立的聲發射通道，所有電路都是獨立的，無共用部分；

4、每通道有4個多色指示燈，可指示有無信号、同軸電纜線的斷路或者短路等；

5、工作頻率：0.5/18kHz -2.4MHz；

6、每個通道AD/C：40MHz，18位動态範圍；

7、 采樣率：10 MHz、20 MHz和40MHz可選

8、具有近500個濾波段可選，且有特殊濾波功能；

9、超低白噪音：6μVP；

10、可調自動标定脈沖幅度：1-450V；進行傳感器自動測試和評價；

11、每個通道可選配16MB/512MB/2GB的波形模塊；

12、每個通道具有真實能量模塊，可檢測真實能量；

13、到達時間：63位，100ns分辨率；

14、上升時間和持續時間：100ns（10MHz采樣頻率）；

15、計數：16位；

16、撞擊平均電平：＜1μV；

17、撞擊之前的噪音電平：＜1μV；

18、信号強度分辨率：0.3pVs ，nVs=10-9Vs；

19、可采集撞擊鏈、撞擊鏈計數、撞擊鏈能量；

20、可采集突發和連續聲發射信号，可以監測洩漏等連續信号。



掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆中添加

1、主機箱

1.1、規格型号、尺寸、可裝通道數和重量：

型号

尺寸（寬*高*長cm）

可裝通道數

重量（公斤）

MB2-V2

10.5x15x40.5

4

2.9

MB6-V2

27 x 17x 39

12

5.0

MB19-V2

48 x 17 x 51

38

7.7

EB21-V2

48 x 17x 51

42

7.5

1.2、電源适配器：

輸入電壓

（85-264）V交流

輸出電壓

24V直流

頻率範圍

（47-63）Hz

輸出電流

11.67A

1.3、功率：

型号

每塊采集卡功率

（W）

每個前置放大器功率

（W）

峰值功率

（W）

MB2-V2

8

3.5

37

MB6-V2

94

MB19-V2

280

EB21-V2

310

1.4、操作環境：

溫度範圍

5℃-40℃

濕度

在31℃下，濕度80%

海拔

2000m以下

1.5、外接參數：

輸入範圍

±1V或者±10V

外接參數時鐘

N×50μs;N=2,3,…,200

輸入阻抗

100kΩ

分辨率

16bit



2、采集卡：

頻率範圍

0.5/18kHz-2.4MHz

采樣頻率

10MHz、20MHz和40MHz可選

ADC

40MHz

動态範圍

18bit

系統噪音

6μVp

前置放大器供電

28VDC@50Ω

輸入

28VDC@50Ω或AC@100kΩ

濾波

近500個濾波段可選

到達時間分辨率

100ns（10MHz采樣頻率）

上升時間分辨率

100ns（10MHz采樣頻率）

持續時間分辨率

100ns（10MHz采樣頻率）

振鈴計數分辨率

16bit

能量單位

1eu=10-14V2s

能量分辨率

1.8*10-18V2s

RMS分辨率

＜1μV

平均噪音

＜1μV

波形模塊

TR-2/16MB、TR-2/512MB和TR-2/2GB可選



1、特檢機構和檢測公司推薦配置

部件

名稱

說明

硬件

聲發射主機箱

MB19主機箱

采集卡

ASIP-2/S采集卡

傳感器

VS150-RIC、VS30-SIC-46dB

軟件

采集軟件包

基本的采集和分析

定位軟件包

包括線、平面和柱面定位

球面定位軟件

球形容器專用定位軟件

儲罐底闆定位軟件

常壓儲罐底闆專用定位軟件

附件

USB數據傳輸線、同軸電纜線、磁夾具、電腦、運輸箱、同步線、耦合劑、

标定鉛筆和鉛筆芯



根據具體情況選配

可選

波形模塊和波形分析軟件、系統标定軟件、傳感器标定軟件、電池

根據具體情況選配



2、高校和科研機構推薦配置

部件

名稱

說明

硬件

聲發射主機箱

MB2、MB6主機箱

采集卡

ASIP-2/S或ASIP-2/A采集卡

傳感器

分體式傳感器，需要配置前置放大器

軟件

采集軟件包

基本的采集和分析

定位軟件

根據需要配置

波形分析軟件

波形采集和分析

模式識别軟件

高級數據處理

附件

USB數據傳輸線、同軸電纜線、磁夾具、電腦、運輸箱、同步線、耦合劑、

标定鉛筆和鉛筆芯



根據具體情況選配
