AMSY-6聲發射系統軟件

軟件特點：

地道的德國風格：各種設置按部就班，确保檢測數據真實、可靠

相關圖的靈活性：随時修改分析參數和相關圖，不影響數據采集

原數據的分段性：随時添加标簽到數據中，方便分段分析

數據的快速查找：定位源、波形及數據列表等相關數據一一對應

探頭布置可靠性：準确計算陣列中任何探頭的間距，避免盲區

耦合結果可比性：軟件可自動生成脈沖列表，耦合情況一目了然

原始數據擴展性：采用SQLite格式，用戶可自由訪問數據

采集和分析軟件相互獨立，可以獨立運行。每套軟件沒有通道數限制，使用時無需密碼狗，開機即可使用。

采用 SQLite格式：實現了開放源代碼，用戶可自由訪問數據。 使用人員可使用第三方軟件進行二次開發讀取聲發射數據（可使用MATLAB、 LabVIEW等開發工具，浏覽聲發射數據)，這個功能極大的方便科研院所二次開發，通過自己開發的軟件，分析聲發射數據。

軟件具有區域、線、平面、柱面、3D球面、儲罐底闆及3D定位軟件、累積分析、波形分析、FFT變換、信号模式自動識别、小波分析、标定結果比較和儀器性能自動校驗等軟件。

1、BDSWB基本采集分析軟件包，包括SWBN、VAE1、VAE2、VAEFP、VAEUP、DTACV。

1.1、SWBN：AE數據和波形數據分析基本軟件，包括軟件控制面闆，在線幫助文件，鑰匙報告，報警管理等。

1.2、VAE1：擴充模式1，擴充分析軟件VisualAE 功能如下：

• 啓動第二個垂直軸（右軸），以分布、曆史或點陣顯示外接參數與AE圖對應關系；
• 支持多位面：每個軸的位面數量不受限制，獨立的位面設置（樣式、色彩、符号、濾波、圖例），每個位圖可使用多個濾波；
• 位圖可輸出到剪切闆，分辨率可選擇；
• 每個圖有标題和多行注解，通過激活列出；
• 窗口的ID碼指示視圖在樹結果中的位置；
• 通過模式識别、波形應用或用戶自己的程序，提取波形的特征，還可以将其組合到其它結果中或作為濾波判椐；
• 可顯示硬盤的有效空間曆史，及當前的有效硬盤空間。

1.3、VAE2：擴充模式2，需要VAE1軟件，擴充分析軟件VisualAE 功能如下：

• 圖形：圖片覆蓋（位圖或向量圖可以放在另外圖的後面），黑白背景可選擇；
• 圖形、列表的位置可調整（視圖優化）；
• 輸出列表：文本格式輸出到文件和剪切闆上；
• 頁：可插入多頁視圖，選擇布局；輸入頁名、标題和多行注解；
• 以BMP和JPG格式輸出頁；
• 用波形觀察器（TR-Viewer）觀察波形，用鼠标在AE數據點上點擊可獲得該AE數據對應的波形。

1.4、VAEFP：分析軟件中基于邏輯上的過濾器。

1.5、VAEUP：用戶處理器，可以在采集數據中執行用戶自定義的程序。

1.6、DTACV：把dta格式的數據轉換成pri文件。

AMSY-6 型全數字聲發射定位系統對聲發射源的定位功能極其完善，除了具有區域定位、一維定位、二維定位、三維定位等基本的定位功能外，還有多組定位模式、專用的球面定位和專用的儲罐底闆定位模式。通過軟件模拟處理，可以球形容器整體3D圖形顯示，3D圖可任意旋轉、放大、縮小，實現了從各個角度觀察源的位置。

2、BDSWLoc1定位軟件包

包括線性定位模塊VAELL，平面或柱面定位模塊VAELP，多組定位方式模塊VAELMG，累加器程序VAECP，幅度修正模塊VAELAC。

2.1、線性定位模塊VAELL：可以有直線和環線的線定位。

2.2、平面或圓柱形定位模塊（VAELP）：通過X、Y坐标軸進行定義傳感器位置和定位結果。沒有必要把傳感器按事先設計規則圖形布置，傳感器可以根據現場結構情況需要布置。

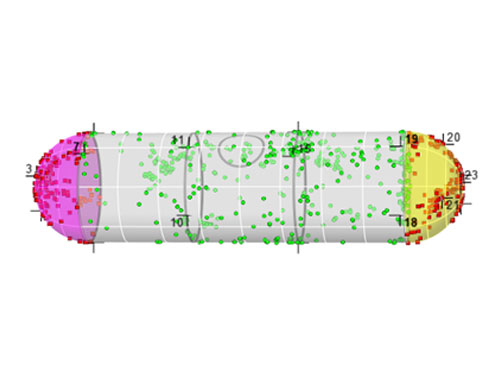

柱面3D定位圖

圓柱式壓力容器定位軟件

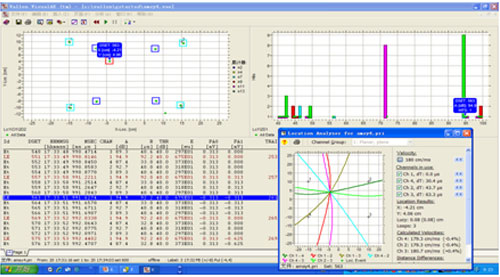

獨特的定位不準确度分析軟件使得定位更加準确。

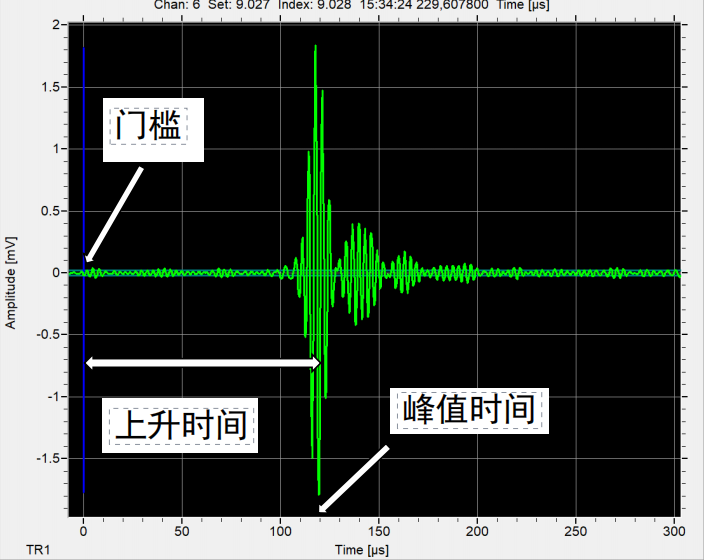

2.3、為了使定位更加準确，除了具有不準确度分析軟件之外，還可以對到達時間進行修正。一般我們選取過門檻的時刻為到達時間，但有些特殊情況，如下圖所示，就需要結合實際的波形對到達時間進行修正，以實現更加準确的定位。

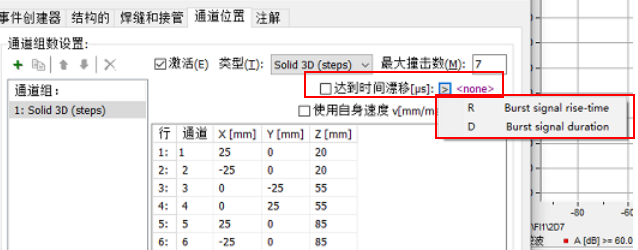

到達時間修正功能

2.4、定位模塊的多組擴充（VAELMG）：一個定位處理程序可以運行多個定位通道組；每個通道組有單獨坐标體系和定位算法。

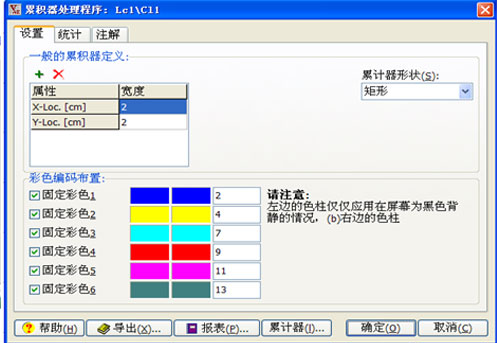

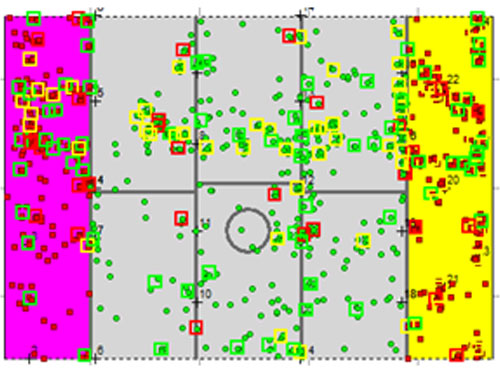

2.5、累加器程序VAECP：用戶可以指定區域大小和産生的定位源個數，方便識别和統計。

2.6、VAELAC 幅度修正模塊：計算聲發射源和第一撞擊探頭之間的幅度測量和距離，執行幅度修正；

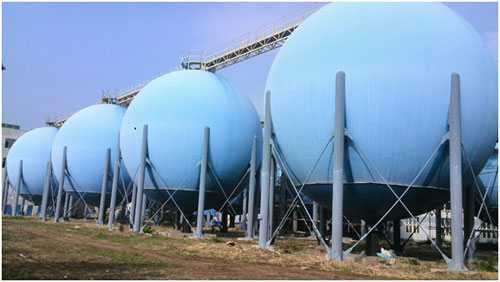

3、專用的球罐三維球形定位軟件（VAELS）

用經緯度定義任意的傳感器位置和定位結果，結果也用X-Y-Z坐标的形式表示；球形體定位結果可以以三維圖形的形式顯示在屏幕中，并能顯示出經緯度。球狀的三維圖形可以旋轉、縮放進行觀察。定位圖中高密集度的區域能标示出聚類組。


球面定位軟件

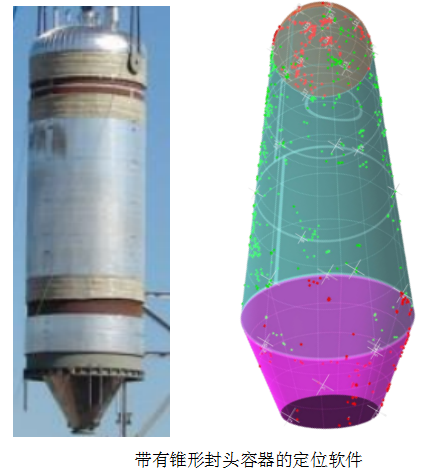

4、專用的錐面定位軟件

很多塔器或容器都帶有錐形封頭，對于這種結構的檢測需要專用的錐面定位軟件才能實現更加準确的定位。

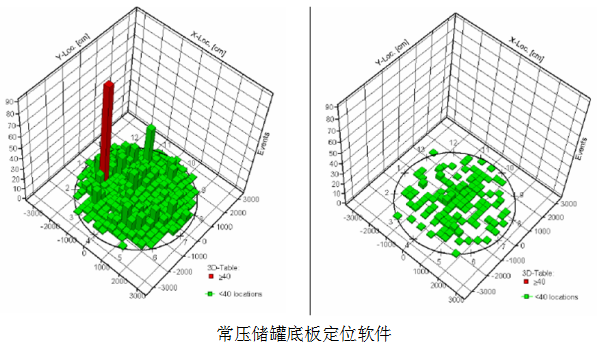

5、專用儲罐底闆定位軟件（VAELTB）

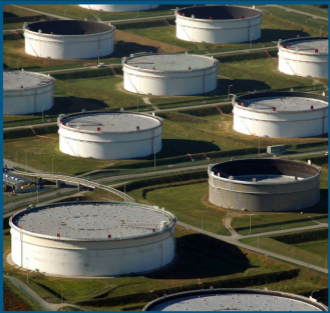

該定位軟件主要用于檢測儲罐底闆的腐蝕及洩漏檢測。

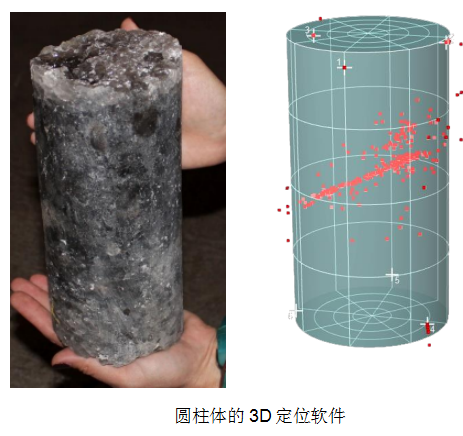

6、實心3D定位軟件

專用的實心3D定位軟件，傳感器可随意布置，可以用于立方體的定位，也可以用于圓柱體的定位。

7、實時波形分析軟件

高效的分析和處理采集的波形數據

• TR-Copy：根據聲發射軟件VisualAE或其它用戶程序産生的列表，拷貝一個引入文件中的波形到一個輸出文件。可以用來建立培訓模式識别軟件的學習數據數據。
• TR-Combi ：為培訓模式識别軟件建立有效的數據基礎。
• Feature Extractor：從波形中提取特征參數，可應用在VisualAE的數據列表，圖形和濾波中。
• 頻散曲線軟件：計算出不同材料和不同厚度速度與頻率的關系
• 小波分析軟件：對波形做更進一步的分析

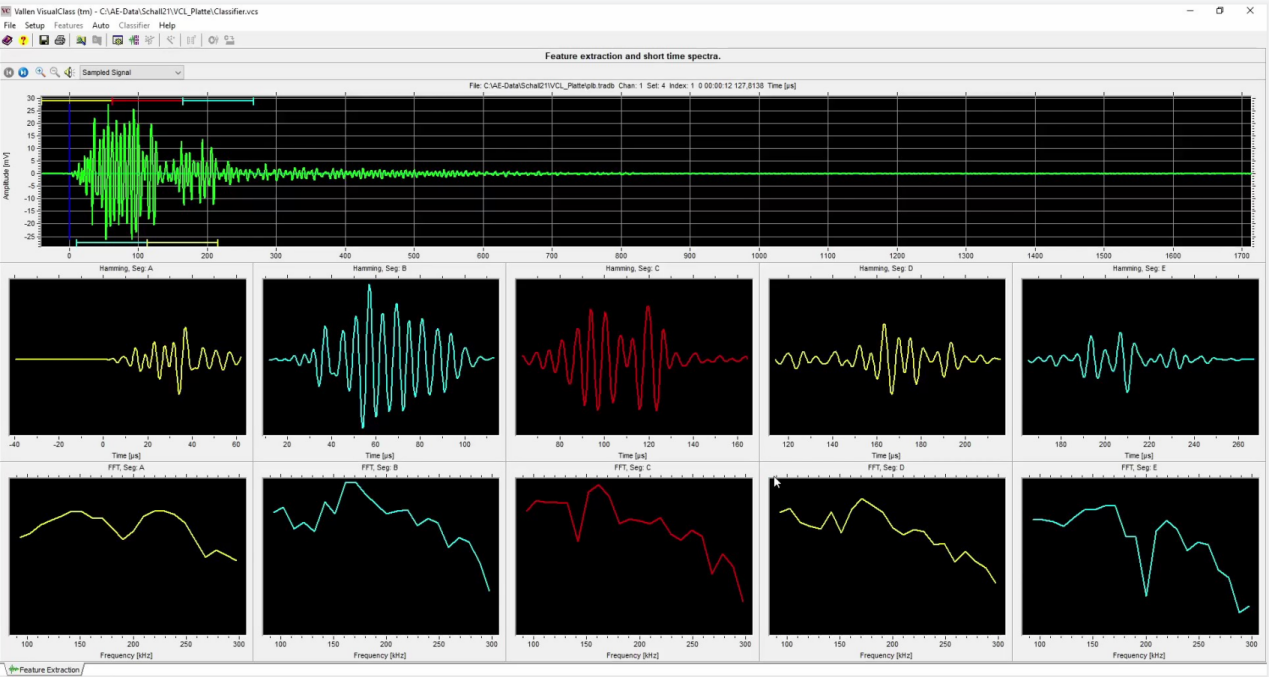

波形分析軟件

波形分析界面

  頻散曲線軟件


小波分析軟件

8、模式識别軟件

VisualClass模式識别和信号分類軟件

• 通過模式識别軟件，可識别不同的聲發射信号；

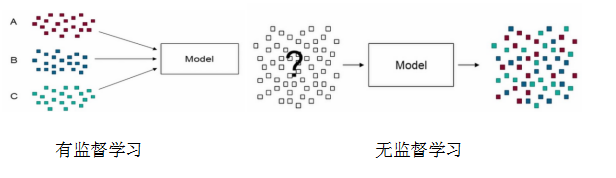

• 具有監督和無監督學習策略。

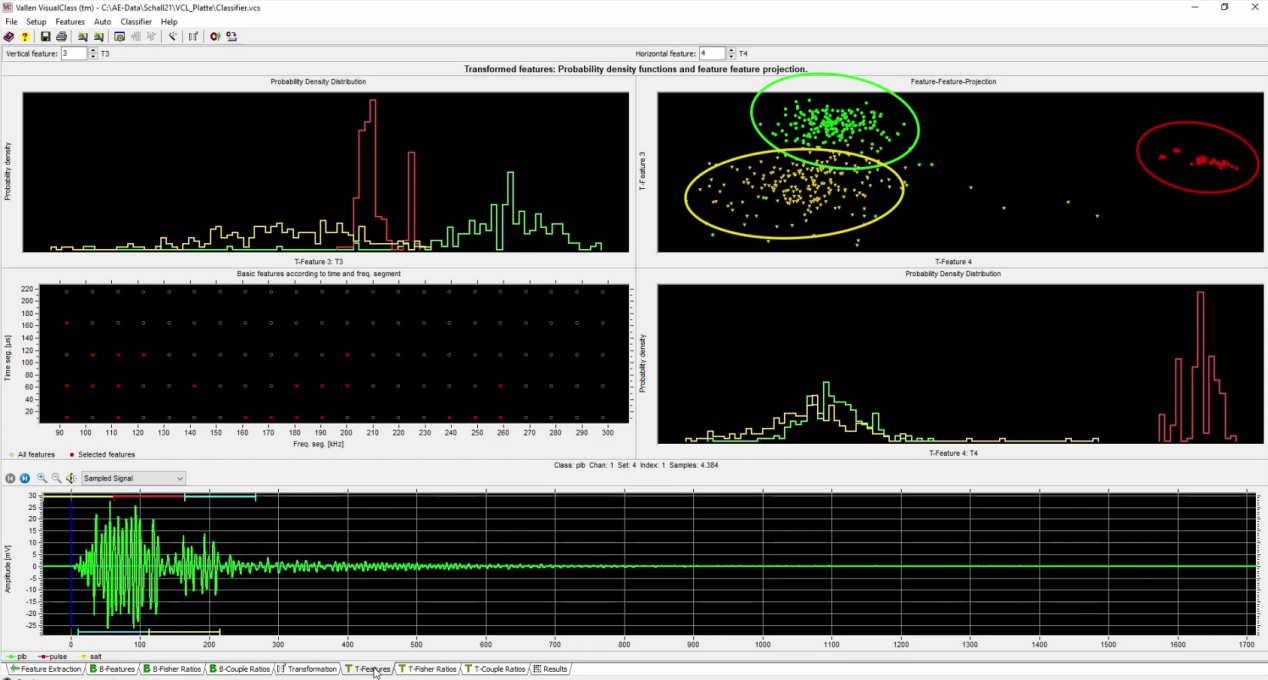

模式識别分析界面1

模式識别分析界面2

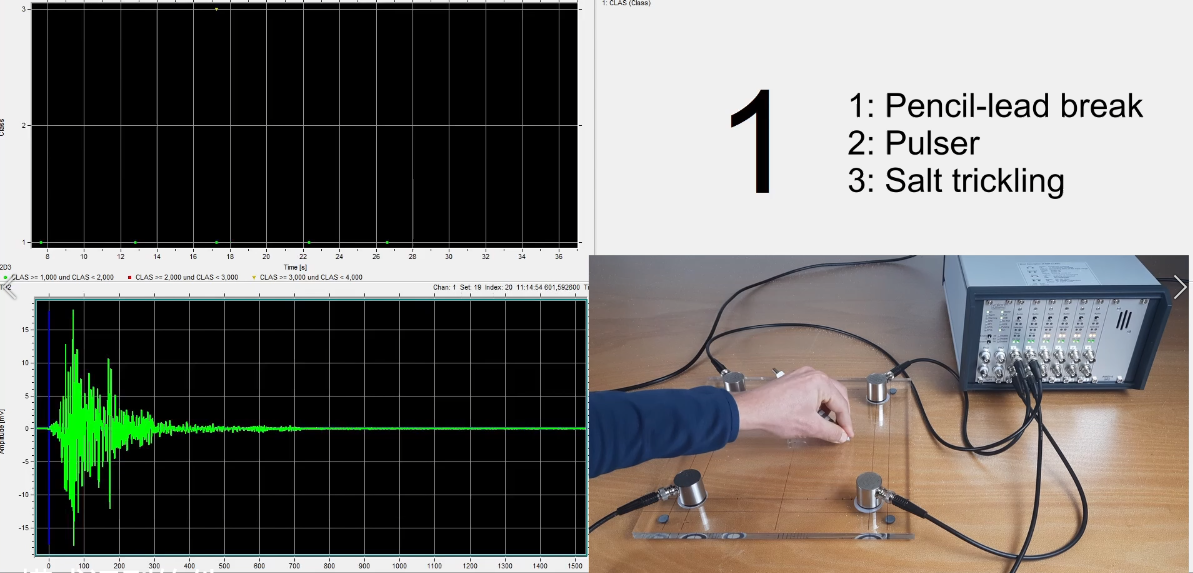

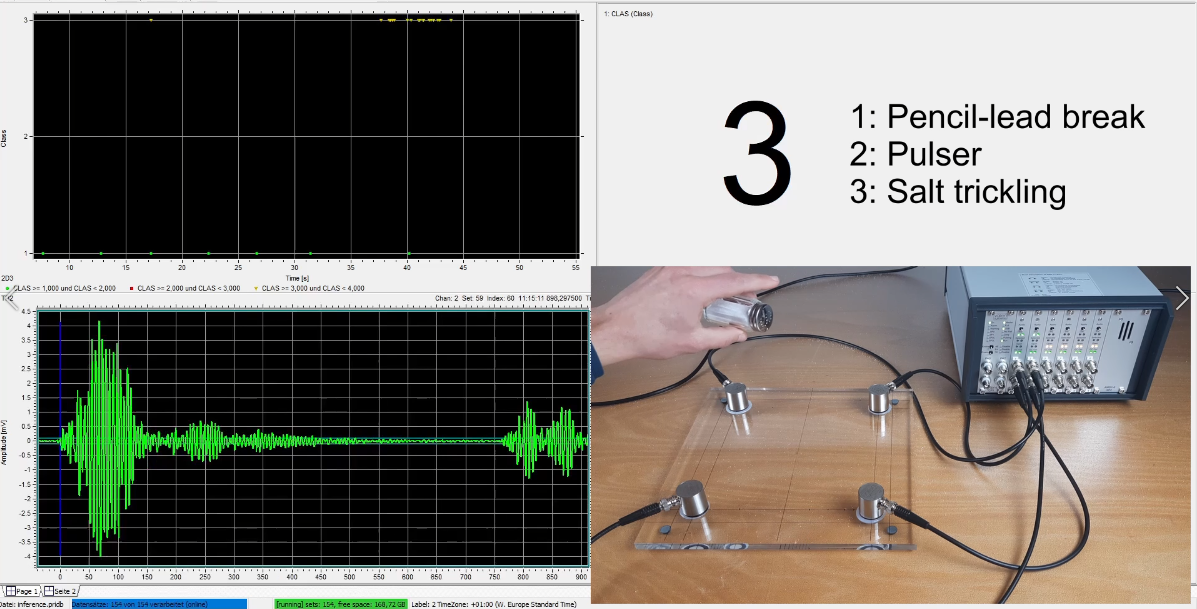

分析軟件自動識别斷鉛信号

分析軟件自動識别撒鹽信号

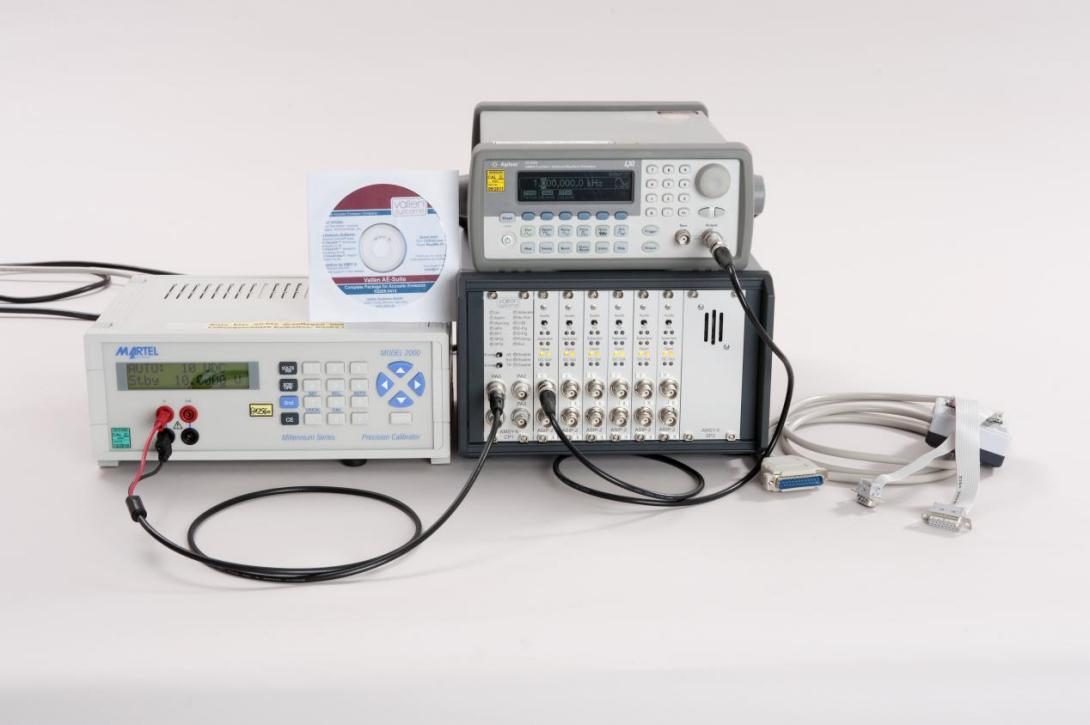

9、聲發射主機校準軟件

該軟件主要用于Vallen聲發射主機的定期校準，配置相關硬件用戶自己即可定期按照廠家的要求對聲發射主機進行校準，并直接給出各通道和标準值的偏差百分比，通過該值即可判斷各通道是否在正常範圍內。

10、聲發射傳感器校準軟件

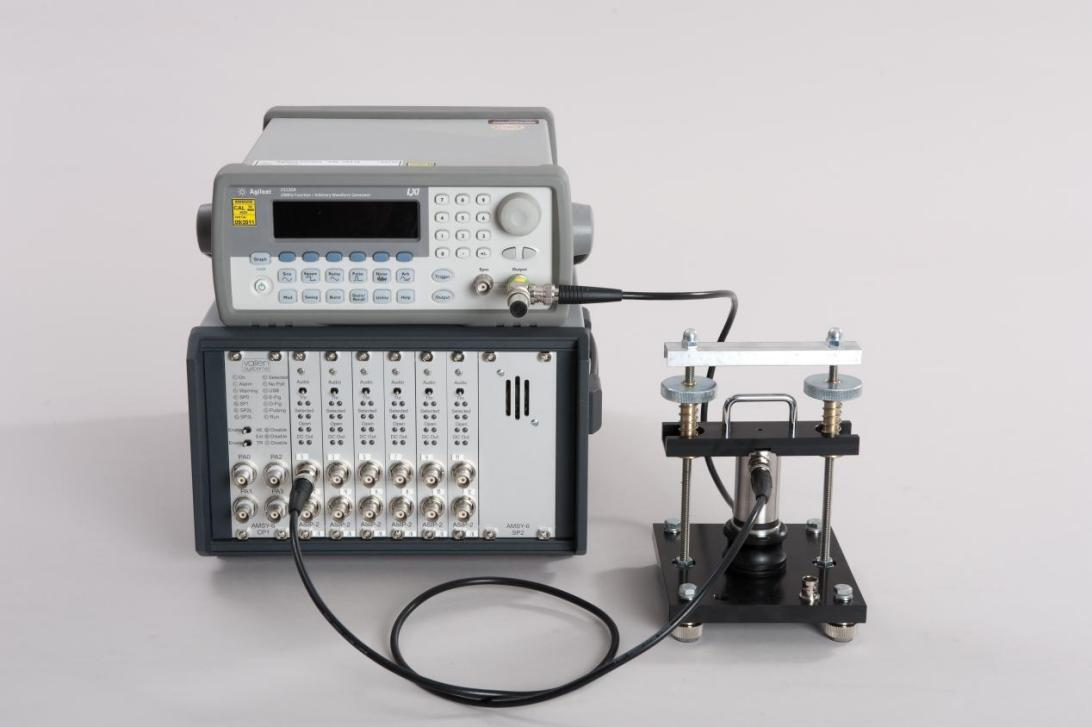

該軟件主要用于聲發射傳感器的校準，配置相關硬件用戶自己即可對各種聲發射傳感器進行定期校準，并直接給出傳感器響應曲線。

四、其他配件

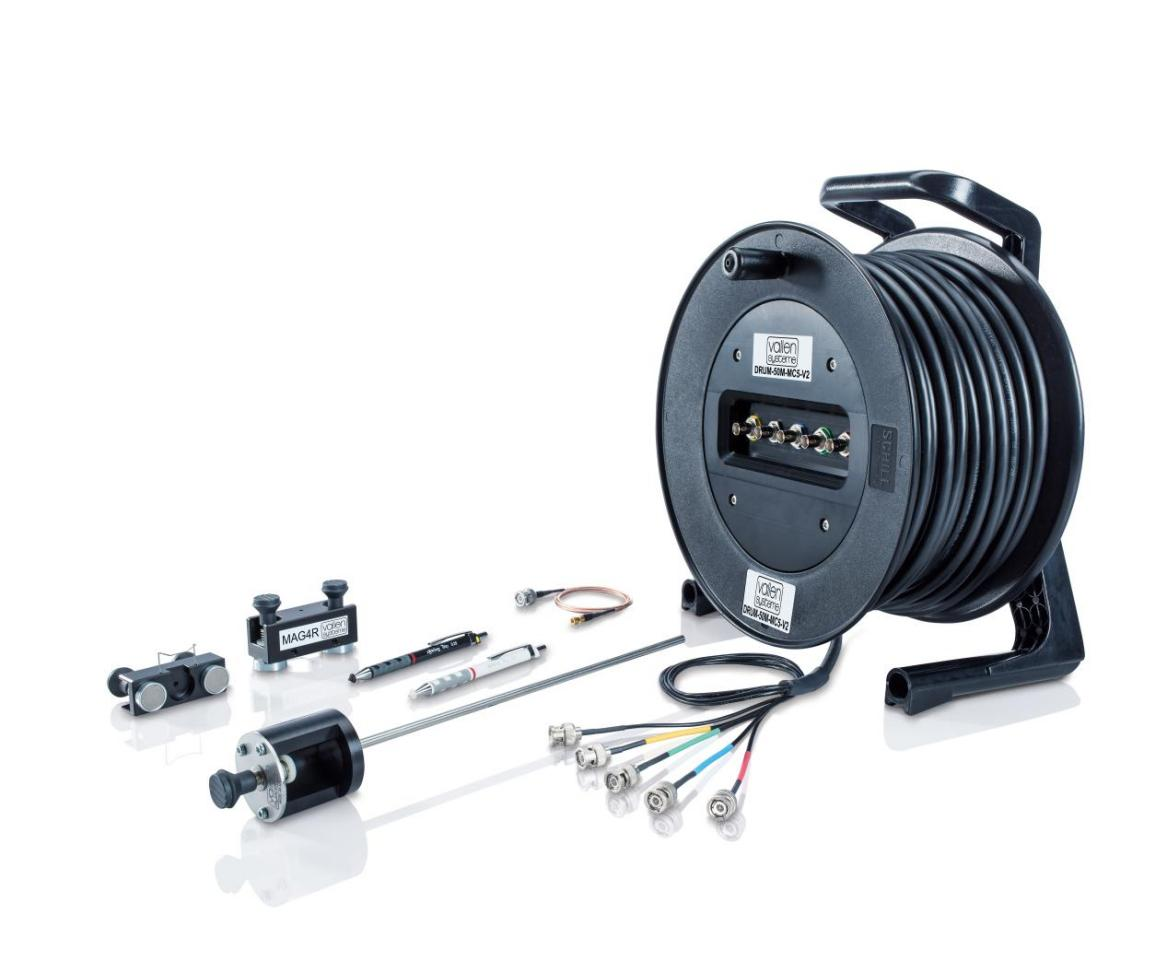

聲發射相關配件

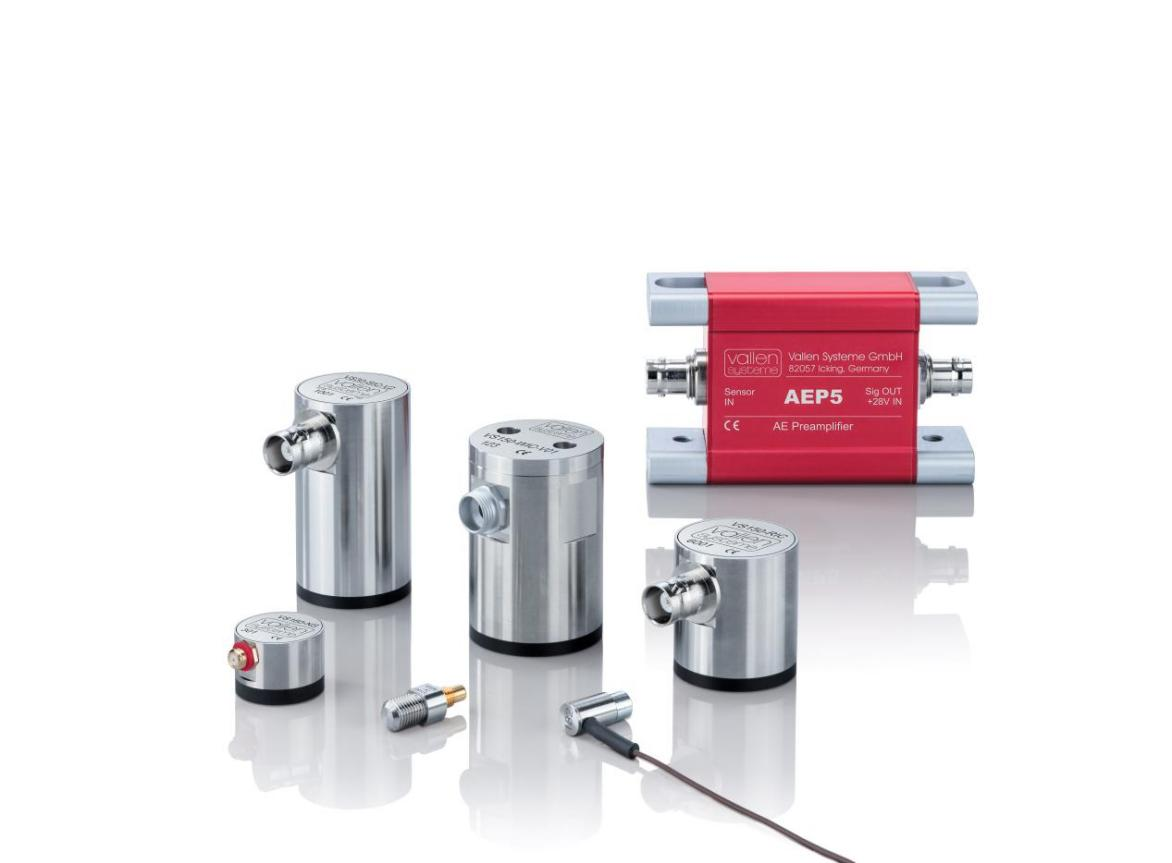

前置放大器和傳感器

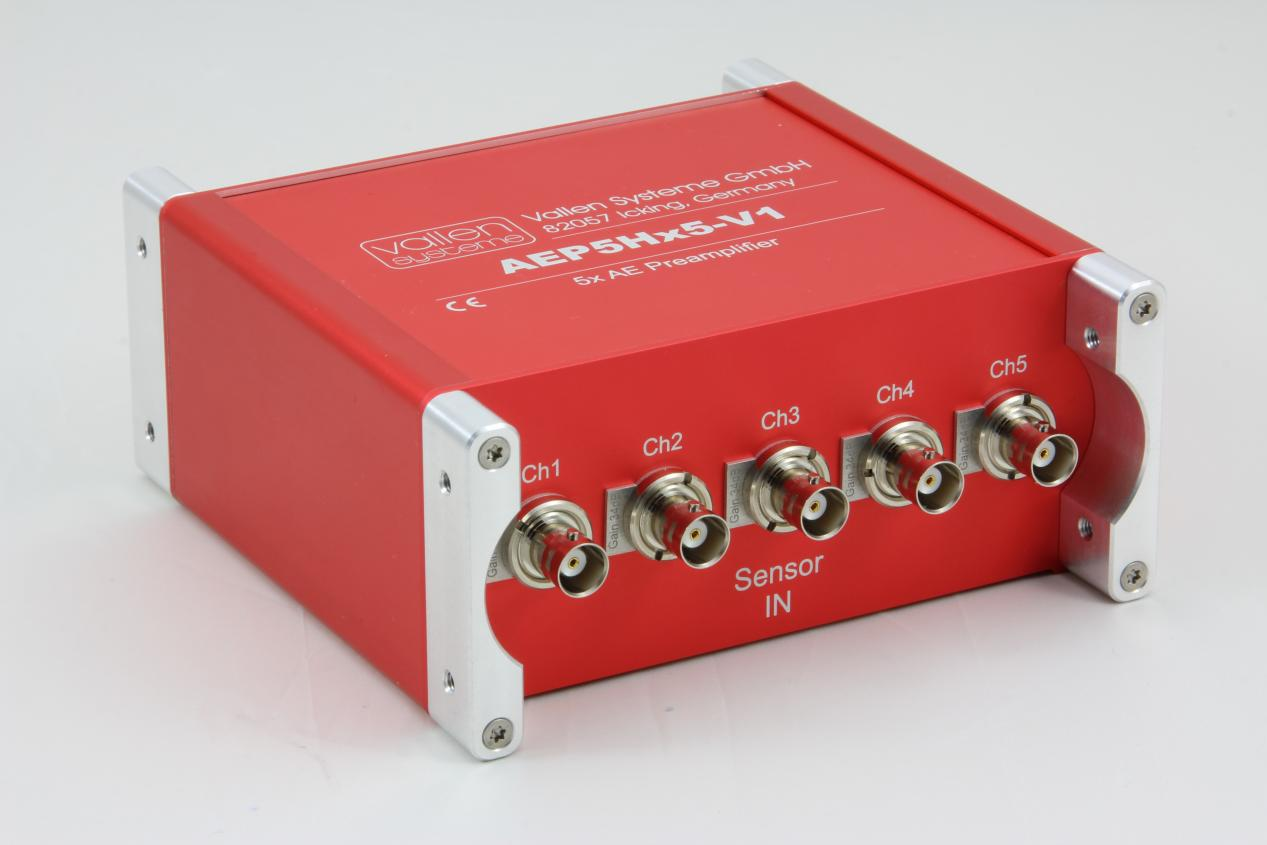

五合一前置放大器

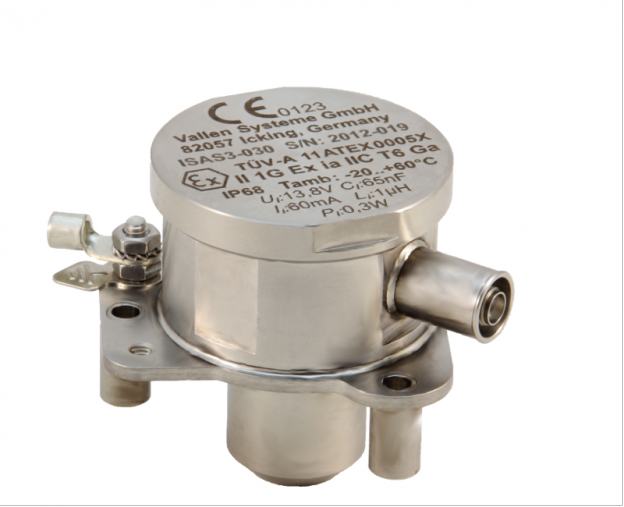

防爆傳感器

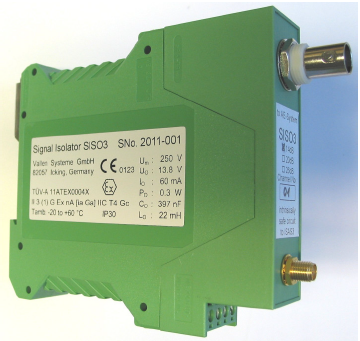

防爆隔離栅

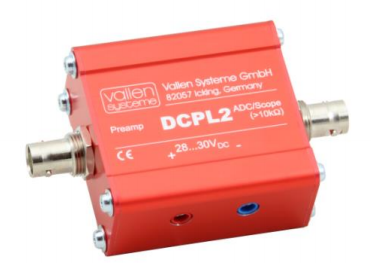

耦合盒（主要解決采集卡無法提供28V直流供電的應用）
