一、概述

1、檢測單位：山東特檢院濱州分院、北京億成創富科技有限公司；

2、檢測時間及現場：2013年12月8日，濱州京博石化公司廠區內；

3、被測管道工況：直管段長約180m，且無其他支管和三通，管道上帶有較厚的防腐漆，管內介質為空氣，管道直徑為 219mm，管道壁厚為10.31mm；

4、檢測設備：英國PI公司MK4主機，8英寸卡具，5圈探頭模塊（3圈縱波，2圈橫波）；

現場準備圖

二、檢測過程及結果分析

1、卡具及探頭間距的選擇

　    在軟件中的管道詳情輸入管道的尺寸和壁厚，如下圖所示：

管道詳情

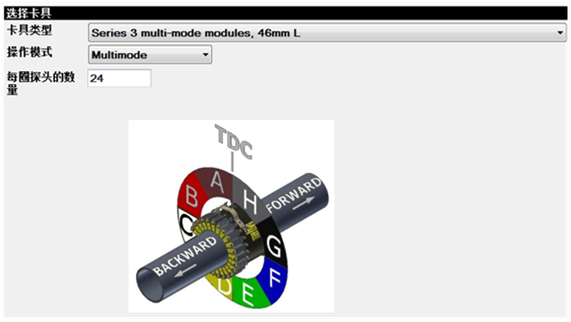

    在選擇卡具中選擇卡具類型和檢測模式，此次選擇的卡具為5圈探頭多模式模塊（3圈縱波，2圈橫波），且縱波探頭間距為46mm，具體選擇如下圖所示：

卡具和檢測模式選擇

軟件将根據輸入的管道規格尺寸和探頭間距自動給出檢測的頻率，具體檢測頻率如下圖所示：

檢測頻率

2、卡具探頭安裝位置選擇

　此次卡具探頭安裝在距一邊管端3.4m的地方，為了更好的耦合，我對卡具安裝位置進行了去防腐漆處理，卡具安裝如下圖所示：

卡具安裝位置

3、檢測及結果

現場檢測

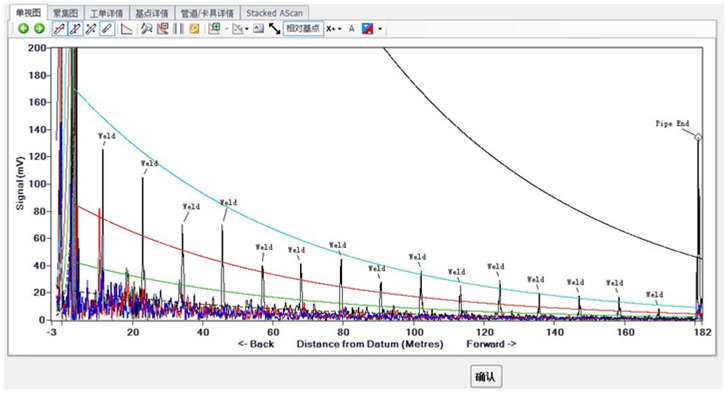

    為了更好的驗證該設備檢測距離的性能，我們隻對180m的直管段進行了檢測，檢測數據如下圖所示：

    從上圖可以清楚的看到182m處的管端反射回波，在卡具和管端之間的15個回波為焊縫回波。

    為了進一步驗證其對缺陷的檢出能力，在距卡具安裝位置175m的地方做了個沿管道周向長約10cm、深約4mm的人工缺陷。

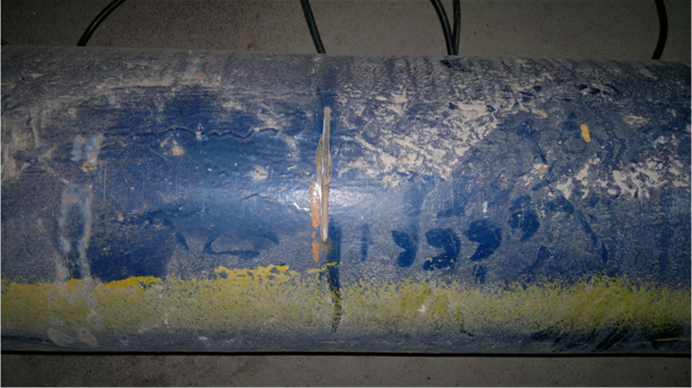

做的人工缺陷圖

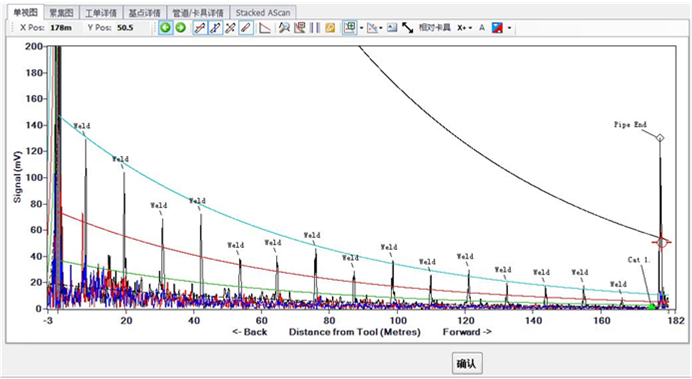

做完人工缺陷的檢測結果如下圖所示：

    從檢測結果可以看出在接近管端的地方有明顯的異常回波（檢測結果圖上的Cat1），經進一步分析此異常回波的位置與人工缺陷的位置正好吻合，由此可以判定該異常回波為人工缺陷回波。

三、小結

    經過此次檢測我們很好的驗證了英國PI公司的導波在檢測距離和長距離對缺陷的檢出能力方面的性能，在此類工況條件下完全可以達到單側檢測180米的距離，這才是真正意義上的長距離管道腐蝕超聲導波檢測系統。
