由于管闆焊縫的特殊性，到目前為止沒有什麽方便、快捷的方法和技術對管闆道角焊縫的內部缺陷進行檢驗。意大利IMG公司，根據多年的現場檢驗經驗，按照管道焊縫及管闆的結構特點，精心設計出一套檢驗換熱器管道焊縫和管闆焊縫超聲波檢測系統。該套系統對于檢驗管闆焊縫具有簡單、高效、可靠、準确等特點, 能夠快速檢測出管闆焊縫的氣孔、未融合及裂紋缺陷。

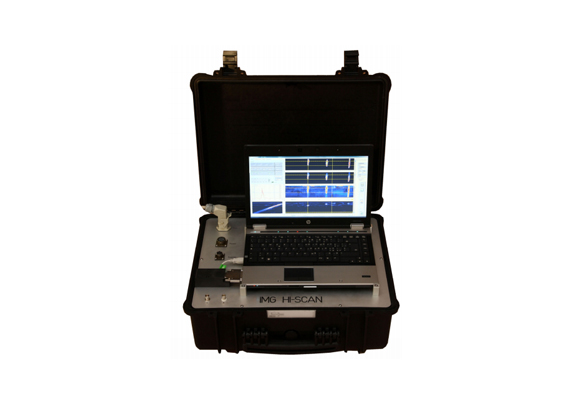

系統組成：主機、掃描器、水泵和軟件。

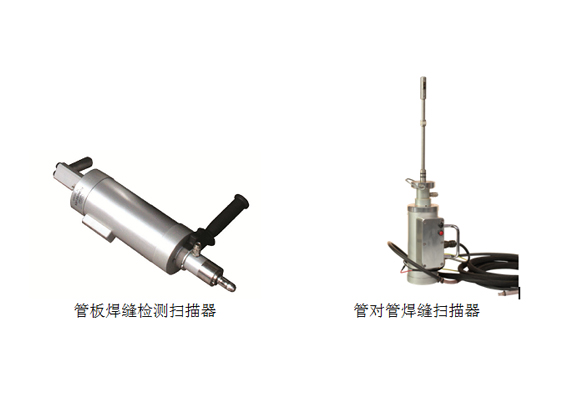

掃描器選擇：

用于管闆焊縫檢測，這個需要用戶提供管闆尺寸（如管道內徑大小），按照管闆尺寸進行定制探頭；
用于檢測管對管焊縫。

主機部分 :

主機箱內包括超聲波和電子部分
控制旋轉掃描的馬達，可以實時準确定位及控制旋轉速度、噴射泵的控制

掃描器:

有兩種掃描器可選：管道管闆焊縫和內管焊縫
縱向掃描長度：可達30mm
固定掃描間隔：0.5mm
角度精度：1度（探頭在旋轉過程中，采集每個角度的數據）
可調掃描速度：管闆掃描器0-7圈/秒，每小時可完成50個管闆焊縫的檢驗
自動水耦合：保證探頭耦合良好
掃描控制：隻用2個按鈕，就可以完成所有的操作，如開始采集、停止采集、掃描存儲等

檢測結果圖

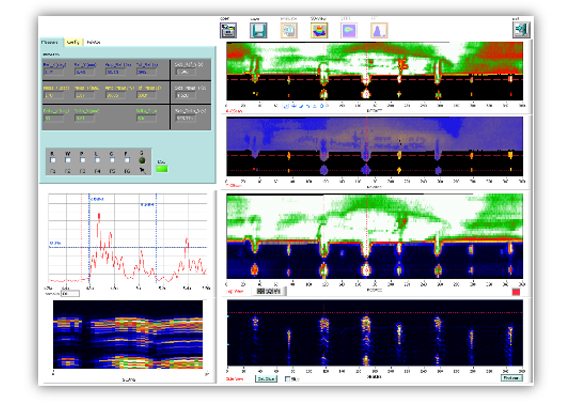

檢測結果圖界面

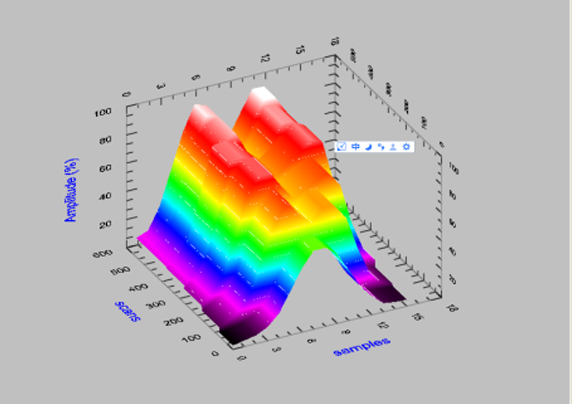

缺陷的3D顯示

A掃描
俯視圖
A-C掃描（幅度C掃描）
T-C掃描（時間C掃描）
側視圖
端視圖

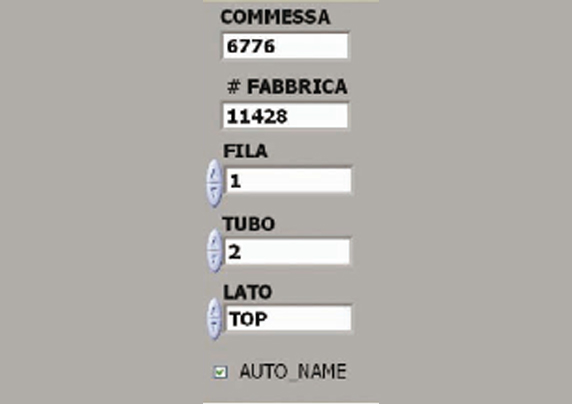

數據管理 :
根據管道布局圖，按順序自動存儲和命名每個管道的位置的控制文件，現場填寫文件的辨别碼。

工号：工作序号
業主：檢測業主的序号
行：換熱器管的行數
列：換熱器管的列數
邊：管闆側管道的方位

掃二維碼用手機看

未找到相應參數組，請于後台屬性模闆中添加

掃描器	管闆焊縫和內管焊縫兩種掃描器
縱向掃描長度	可達30mm
固定掃描間隔	0.5mm
角度精度	1度（探頭在旋轉過程中，采集每個角度的數據）
掃描速度	可調，管闆掃描器0-7圈/秒，每小時可完成50個管闆焊縫的檢驗
耦合方式	自動水耦合
掃描控制	隻用2個按鈕，就可以完成所有的操作，如開始采集、停止采集、掃描存儲等
掃描方式	A掃描、B掃描、C掃描

序号	名稱	數量
1	主機	1台
2	管闆焊縫掃描器	1個
3	內管焊縫掃描器	1個
4	掃描器連接線	1套
5	水泵	1個
6	筆記本電腦	1台
7	随機資料	1套
8	儀器箱	1個
