手持式超聲幹耦合B掃描檢測系統

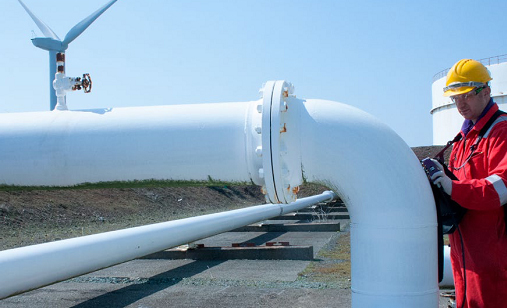

手持式B掃描檢測系統采用獨特的超聲幹耦合技術,現場檢測時無需提供耦合劑,可以檢測直徑50mm以上的管道或容器,另外整個系統由可充電電池供電,現場操作更加簡便安全。
整套系統由超聲主機、手持式B掃描頭和電纜線組成,可用于直徑大于50mm的管道、容器的快速腐蝕檢測。人性化的軟件設計,無需繁雜的超聲設置,隻需簡單的幾步設置即可進行檢測,實時顯示A掃描、B掃描和剩餘厚度值,檢測結果可以圖形和Excel方式出具。
零售價
0.0
市場價
0.0
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
産品描述
參數
技術參數
配置清單
相關視頻

手持式B掃描檢測系統采用獨特的超聲幹耦合技術,現場檢測時無需提供耦合劑,可以檢測直徑50mm以上的管道或容器,另外整個系統由可充電電池供電,現場操作更加簡便安全。
整套系統由超聲主機、手持式B掃描頭和電纜線組成,可用于直徑大于50mm的管道、容器的快速腐蝕檢測。人性化的軟件設計,無需繁雜的超聲設置,隻需簡單的幾步設置即可進行檢測,實時顯示A掃描、B掃描和剩餘厚度值,檢測結果可以圖形和Excel方式出具。





主要特點:
●    采用幹耦合輪式探頭
●    可适用于表面溫度:0~80°
●    檢測厚度範圍:2.5~100mm
●    檢測管徑範圍:50mm以上
●    分辨率:0.01mm
●    穿透塗層厚度:1mm

掃二維碼用手機看
未找到相應參數組,請于後台屬性模闆中添加

超聲主機技術參數

發射/接收器

1發,1

帶寬

2.25 MHz -20MHz

脈沖重複頻率

最大20kHz

脈沖電壓

75V-200V

脈沖寬度

25ns-225ns

阻抗

50Ω

增益

8dB-70dB

采樣頻率

100MHz

分辨率

16

電池供電

熱插拔電池,充滿點可使用6-8小時

顯示屏

10.4英寸,高強度鋼化玻璃,無反射高分辨率觸摸屏

連接口

以太網、Wi-Fi,藍牙,USB2.0

存儲空間

100GB

防護等級

IP65标準設計

操作溫度

0-40℃

操作濕度

95%

尺寸

355mm(長)×288mm(寬)×127mm(高)

重量

6.6kg(帶電池)5.7kg(不帶電池)

掃描探頭技術參數

耦合方式

輪式幹耦合探頭

尺寸

122mm×65mm×54mm

探頭

雙晶5MHz探頭

電纜線長度

3

重量

1.8Kg

序号

名稱

型号

數量

1

超聲主機

Swift

1

2

掃描器

R-scan

1

3

幹耦合探頭

5MHz

1

4

電纜線

3

1

5

采集軟件

1

6

超聲主機電池

10.8V

1

7

超聲主機充電器

1

8

随機資料

1

9

運輸箱

2



手動B掃描:
